Вакуумная арматура стандарта KF производство РФ

Вторая категория

Наиболее популярное и востребованное в современной вакуумной технике соединений. Для герметичного сочленения двух фланцев стандарта KF используется центрирующее металлическое кольцо и уплотнительное полимерное o-кольцо. Данный тип соединений используется, как правило, для давлений до 10-8 мбар.

Ограничивающими факторами, мешающими использовать данный тип соединений для более глубокого вакуума, являются невозможность дегазирующего отжига из-за наличия полимерных уплотнений и газовыделения из уплотнений. Соединения стандарта KF выпускаются номинальным диаметром от 10 до 50 мм. Механическое скрепление и необходимая деформация уплотнения обеспечивается накидными хомутами. Благодаря использования таких хомутов соединения стандарта KF классифицируются как быстроразъемные и допускают многократную сборку-разборку соединений.

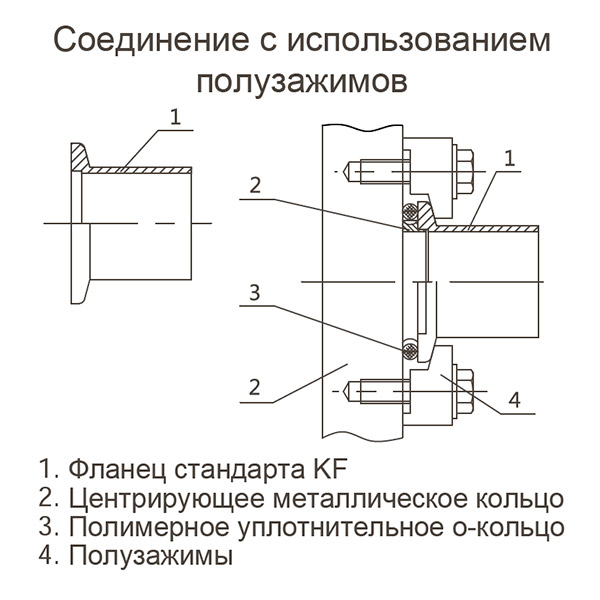

В случае необходимости подключения какого-либо элемента с фланцем стандарта KF к плоской поверхности, например, стенке вакуумной камеры, вместо хомута могут быть использованы полузажимы. Такой вариант подключения является альтернативой приварки ответного фланца стандарта KF и может быть использован для присоединения элемента KF в ограниченном пространстве или если стенка вакуумной камеры выполнена из материала, приварка ответного фланца к которому затруднена.

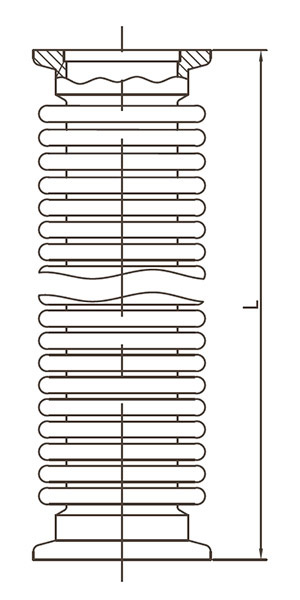

Сильфоны
Тип		16	25	40	50	Изображение
L=300 мм	Артикул	7001	7008	7015	7022
L=300 мм	Масса, кг	0,20	0,25	0,45	0,60
L=500 мм	Артикул	7002	7009	7016	7023
L=500 мм	Масса, кг	0,25	0,30	0,60	0,80
L=600 мм	Артикул	7003	7010	7017	7024
L=600 мм	Масса, кг	0,30	0,32	0,65	0,90
L=800 мм	Артикул	7004	7011	7018	7025
L=800 мм	Масса, кг	0,38	0,40	0,80	1,00
L=1000 мм	Артикул	7005	7012	7019	7026
L=1000 мм	Масса, кг	0,40	0,45	1,00	1,20
L=1500 мм	Артикул	7006	7013	7020	7027
L=1500 мм	Масса, кг	0,60	0,65	1,35	1,70
L=2000 мм	Артикул	7007	7014	7021	7028
L=2000 мм	Масса, кг	0,80	0,75	1,70	2,20

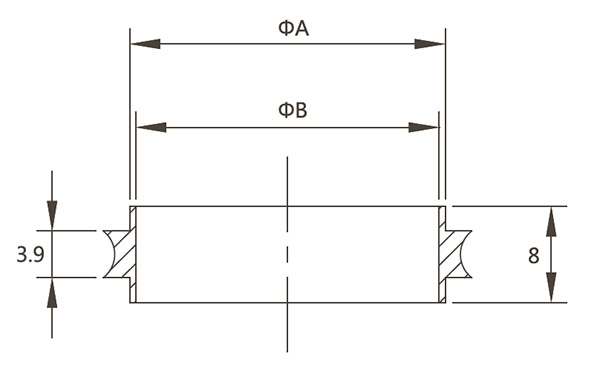

Кольца центрирующие
Тип	A	B	Алюминий	Сталь 304	Изображение
Тип	A	B	Артикул	Артикул	Изображение
10	12	10	7029	7034
16	17	16	7030	7035
25	26	25	7031	7036
40	41	40	7032	7037
50	52	50	7033	7038

Кольца центрирующие с фильтром
Тип	A	B	Диаметр проволоки сетки, мм	Размер ячейки, мм	Артикул	Изображение
16	17	11	0,2	1,0	7039
25	26	17	0,2	1,0	7040
40	41	31	0,2	1,0	7041
50	52	42	0,2	1,0	7042

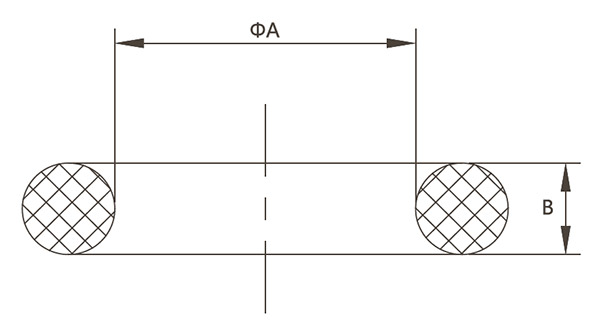

О-кольца
Тип	A	B	NBR	Витон	Изображение
Тип	A	B	Артикул / Масса, кг	Артикул / Масса, кг	Изображение
10	15	5,3	7043/0,0005	7048/0,0005
16	18	5,3	7044/0,0008	7049/0,0008
25	28	5,3	7045/0,0010	7050/0,0010
40	42,5	5,3	7046/0,0013	7051/0,0013
50	54,5	5,3	7047/0,0015	7052/0,0015

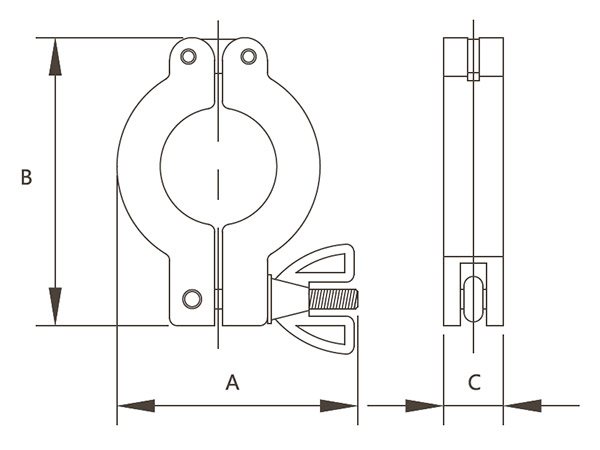

Хомуты (алюминий)
Тип	A	B	C	Артикул	Масса, кг	Изображение
10	45	61	16	7053	0,15
16	45	61	16	7054	0,16
25	55	72	16	7055	0,17
40	70	90	18	7056	0,20
50	97	123	24	7057	0,25

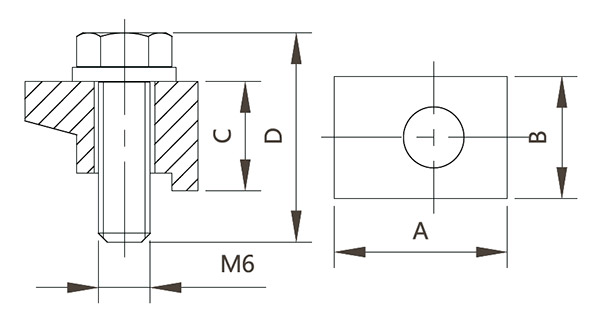

Полузажимы (алюминий)
Тип	A	B	C	D	Артикул	Масса, кг	Изображение
10	19,5	14	12,5	24	7058	0,10
16	19,5	14	12,5	24		0,10
25	19,5	14	12,5	24		0,10
40	19,5	14	12,5	24		0,10
50	19,5	14	12,5	24		0,10

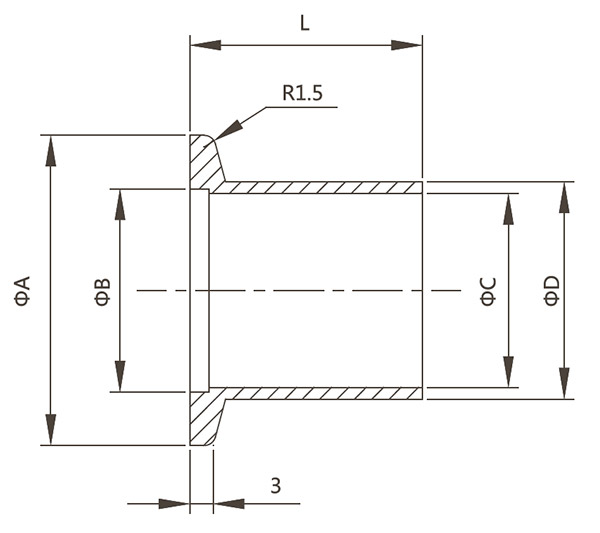

Фланцы под приварку
Тип		10	16	25	40	50	Изображение
A		30	30	40	55	75
B		12,2	17,2	26,2	41,2	52,2
C		10	16	25	40	50
D		14	20	28	44,5	54
L=12,7 мм	Артикул	7063	7067	7071	7075	7079
L=12,7 мм	Масса, кг	0,03	0,04	0,05	0,08	0,10
L=30 мм	Артикул	7064	7068	7072	7076	7080
L=30 мм	Масса, кг	0,03	0,05	0,06	0,12	0,20
L=40 мм	Артикул	7065	7069	7073	7077	7081
L=40 мм	Масса, кг	0,04	0,06	0,06	0,12	0,20
L=50 мм	Артикул	7066	7070	7074	7078	7082
L=50 мм	Масса, кг	0,05	0,07	0,10	0,20	0,25

Заглушки
Тип	A	B	C	Алюминий	Сталь 304	Изображение
Тип	A	B	C	Артикул / Масса, кг	Артикул / Масса, кг	Изображение
10	30	12,2	5	7083/0,007	7088/0,020
16	30	17,2	5	7084/0,010	7089/0,029
25	40	26,2	5	7085/0,020	7090/0,058
40	55	41,2	5	7086/0,070	7091/0,202
50	75	52,2	5	7087/0,100	7092/0,289

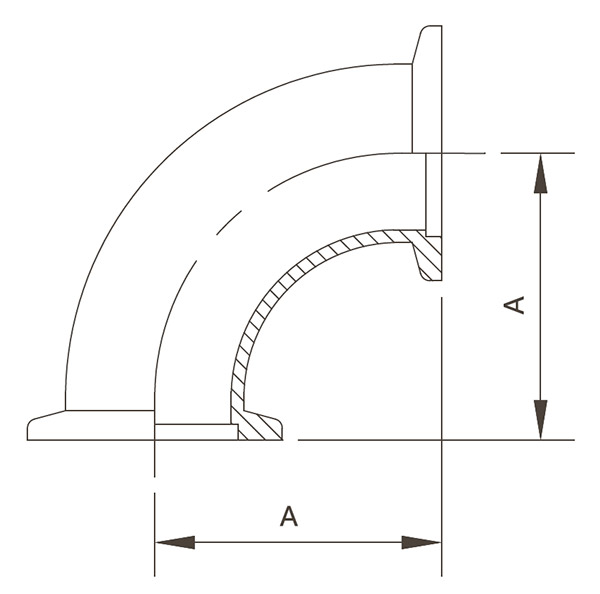

Отводы
Тип	A	Артикул	Масса, кг	Изображение
10	30	7098	0,08
16	40	7099	0,08
25	50	7100	0,15
40	65	7101	0,25
50	70	7102	0,40

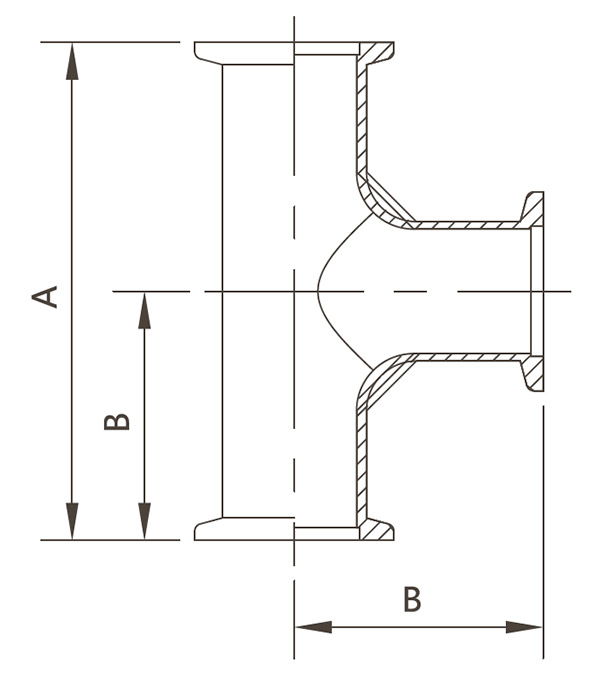

Тройники
Тип	A	B	Артикул	Масса, кг	Изображение
10	60	30	7108	0,15
16	80	40	7109	0,15
25	100	50	7110	0,25
40	130	65	7111	0,40
50	140	70	7112	0,45

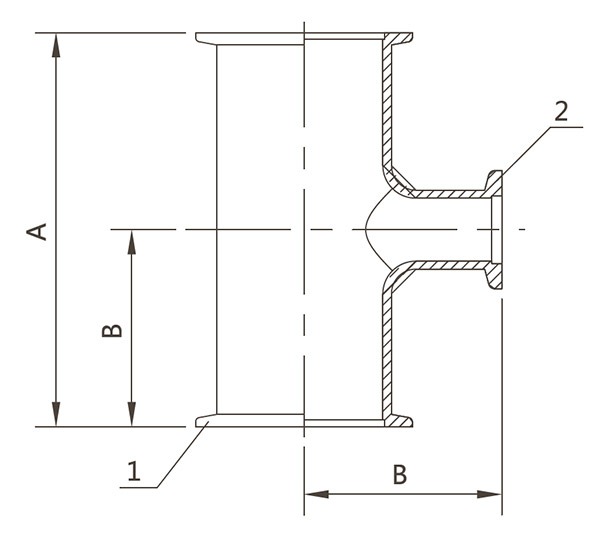

Тройники-переходники
Тип	A	B	1	2	Артикул	Масса, кг	Изображение
25-16	100	50	KF25	KF16	7113	0,25
40-16	130	65	KF40	KF16	7114	0,35
40-25	130	65	KF40	KF25	7115	0,45
50-40	140	70	KF50	KF40	7116	0,52

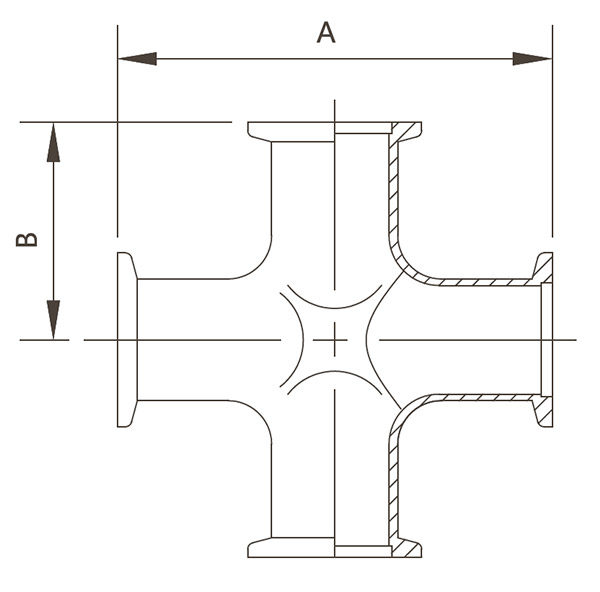

Кресты
Тип	A	B	Артикул	Масса, кг	Изображение
10	60	30	7122	0,10
16	80	40	7123	0,15
25	100	50	7124	0,25
40	130	65	7125	0,50
50	140	70	7126	0,73

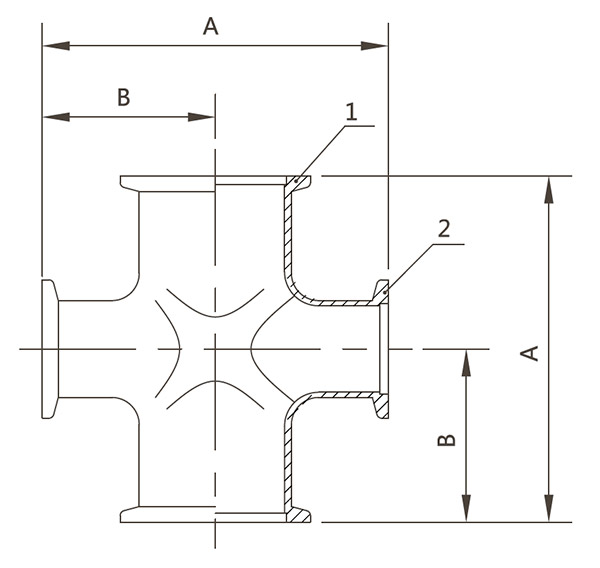

Кресты переходники
Тип	A	B	1	2	Артикул	Масса, кг	Изображение
25-16	100	50	KF25	KF16	7127	0,30
40-16	130	65	KF40	KF16	7128	0,42
40-25	130	65	KF40	KF25	7129	0,50
50-40	140	70	KF50	KF40	7130	0,70

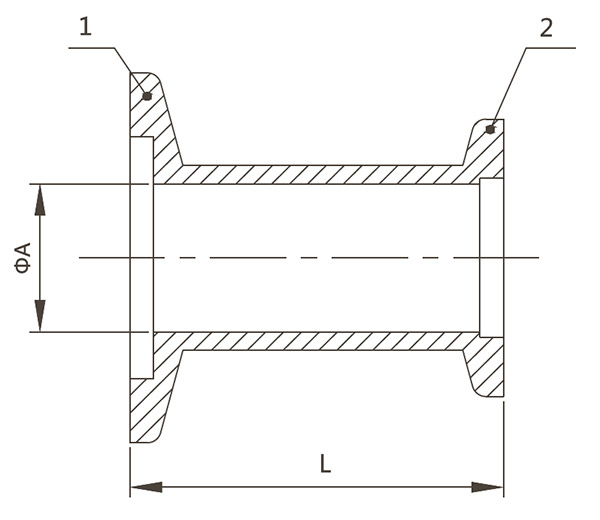

Переходники
Тип	A	L	1	2	Алюминий	Сталь 304	Изображение
Тип	A	L	1	2	Артикул / Масса, кг	Артикул / Масса, кг	Изображение
16-10	10	40	KF16	KF10	7131/0,03	7136/0,09
25-16	16	40	KF25	KF16	7132/0,04	7137/0,12
40-16	16	40	KF40	KF16	7133/0,04	7138/0,12
40-25	25	40	KF40	KF25	7134/0,05	7139/0,14
50-40	40	40	KF50	KF40	7135/0,08	7140/0,23

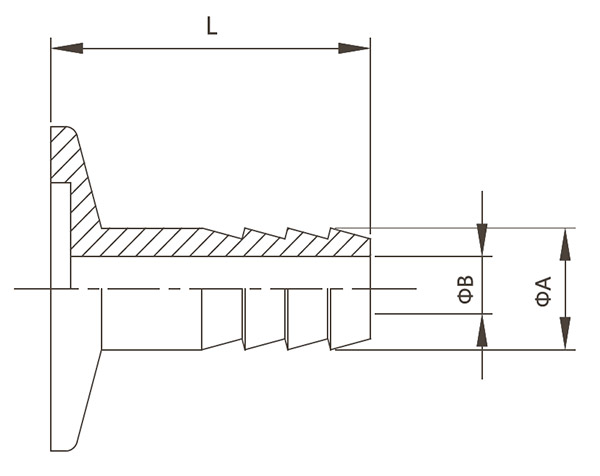

Адаптеры под трубку
Тип	A	B	L	Хромированная сталь	Алюминий	Сталь 304	Изображение
Тип	A	B	L	Артикул / Масса, кг	Артикул / Масса, кг	Артикул / Масса, кг	Изображение
16	12	7	40	7141/0,07	7144/0,03	7147/0,07
25	12	7	40	7142/0,08	7145/0,03	7148/0,08
40	12	7	40	7143/0,12	7146/0,04	7149/0,12

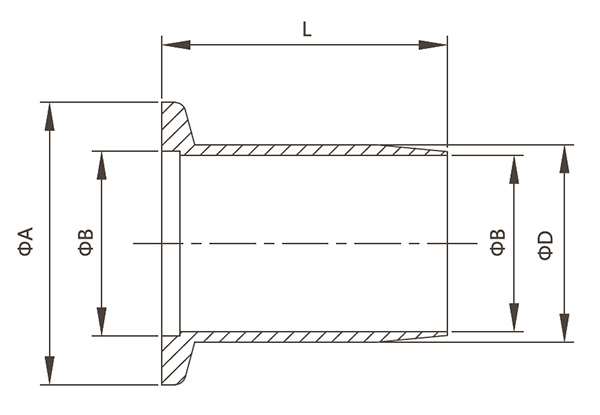

Адаптеры под шланг PVC
Тип	A	B	C	D	L	Хромированная сталь	Алюминий	Изображение
Тип	A	B	C	D	L	Артикул / Масса, кг	Артикул / Масса, кг	Изображение
10	30	12,2	10	14	40	7150/0,015	7155/0,04
16	30	17,2	15	19	40	7151/0,02	7156/0,06
25	40	26,2	22	26	40	7152/0,03	7157/0,09
40	55	41,2	37	41	40	7153/0,05	7158/0,14
50	75	52,4	47	51	40	7154/0,07	7159/0,20
