Воздушные фильтры масляного тумана СОЖ и паров воды
Изготавливаются из Нержавеющей стали AISI 304 или из углеродистой стали с порошковым покрытием
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ФИЛЬТРОВ МАСЛЯНОГО И ВОДЯНОГО ТУМАНА СОЖ
ПРИНЦИП РАБОТЫ ФИЛЬТРА ПАРОВ ВОДЫ, СОЖ И МАСЛЯНОГО ТУМАНА
Загрязненный воздух из станка поступает в основную камеру фильтра ЕТ-2000. За счет центробежной силы, создаваемой вентилятором, жидкие загрязнения и твердые частицы отделяются, осаждаются на стенках основной камеры и дренируются. В верхней части фильтра оставшиеся пары смазочно-охлаждающей жидкости конденсируются в аэрозоль.
Крупные капли тумана также осаждаются на стенках верхней камеры и стекают вниз. Далее воздух с минимальными остатками тумана проходит через фильтровальный набор. Где совершается его окончательная очистка. По дренажному коллектору смазочно-охлаждающая жидкость направляется обратно к станку для повторного использования в рабочем процессе.
МОНТАЖ
Наши фильтры масляного тумана компактны, легки и предназначены для непосредственного монтажа на станках. Возможна установка на напольные стойки либо настенные кронштейны.
Важной характеристикой фильтровального набора является его реальный срок службы. Так как твердые частицы загрязнений осаждаются на этапе воздействия центробежных сил в основной камере фильтра, то к фильтровальному набору воздух поступает загрязненный только частицами жидкости и масляного тумана. Осаждаясь на всех трех слоях фильтровального набора и стекая к дренажным отверстиям, загрязняющая жидкость фактически не остается на фильтрующих элементах. Что гарантирует им самый продолжительный срок службы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ МАСЛЯНОГО ТУМАНА СОЖ И ПАРОВ ВОДЫ
БАЗОВАЯ КОМПЛЕКТАЦИЯ*
| Модель | Максимальный расход воздуха** | Максимальный уровень шума** | Диаметр входа | Мощность | Масса |
|---|---|---|---|---|---|
| м3/час | Дб | мм | кВт | кг | |
| ЕТ-2000-70 | 700 | 68 | 100 | 0,25 | 20 |
| ЕТ-2000-150 | 1500 | 70 | 150 | 0,55 | 34 |
| ЕТ-2000-200 | 2100 | 70 | 150 | 1,1 | 43 |
| ЕТ-2000-300 | 3000 | 70 | 200 | 1,5 | 54 |
** Характеристики производительности фильтра определяются при свободном входе.
В базовую комплектацию фильтров масляного тумана входят: установленный фильтровальный набор, присоединенный кабель , виброопоры с необходимым крепежом.

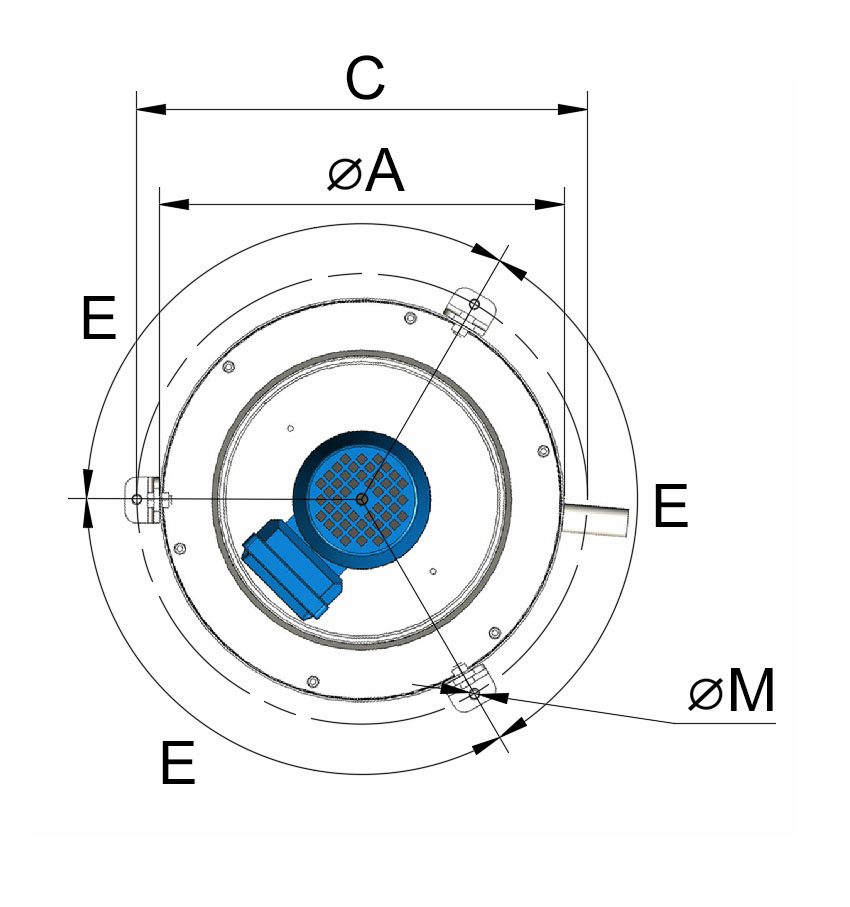

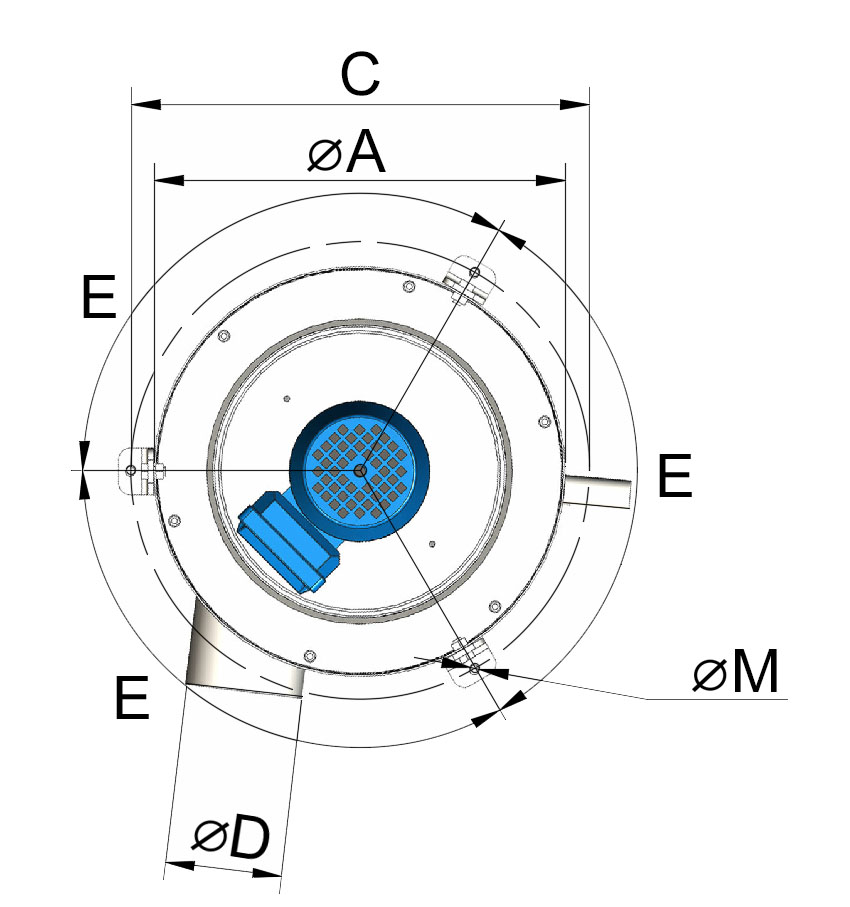

РАЗМЕРЫ ФИЛЬТРОВ ВОДЯНОГО И МАСЛЯНОГО ТУМАНА СОЖ
| Модель | ØA | B | C | ØD | <)E° | F | H | ØK | ØM |
|---|---|---|---|---|---|---|---|---|---|
| мм | мм | мм | мм | град | мм | мм | мм | мм | |
| ЕТ-2000-70 | 364 | 439 | 404 | 100 | 120 | 86 | 38 | 25 | 8,2 |
| ЕТ-2000-70-1 | 364 | 439 | 404 | 100 | 120 | — | 38 | 25 | 8,2 |
| ЕТ-2000-150 | 440 | 613 | 480 | 150 | 120 | 111 | 38 | 25 | 8,2 |
| ЕТ-2000-150-1 | 440 | 613 | 480 | 150 | 120 | — | 38 | 25 | 8,2 |
| ЕТ-2000-200 | 480 | 649 | 520 | 150 | 120 | 111 | 38 | 25 | 8,2 |
| ЕТ-2000-200-1 | 480 | 649 | 520 | 150 | 120 | — | 38 | 25 | 8,2 |
| ЕТ-2000-300 | 510 | 754 | 550 | 200 | 90 | 146 | 38 | 25 | 8,2 |
| ЕТ-2000-300-1 | 510 | 754 | 550 | 200 | 90 | — | 38 | 25 | 8,2 |

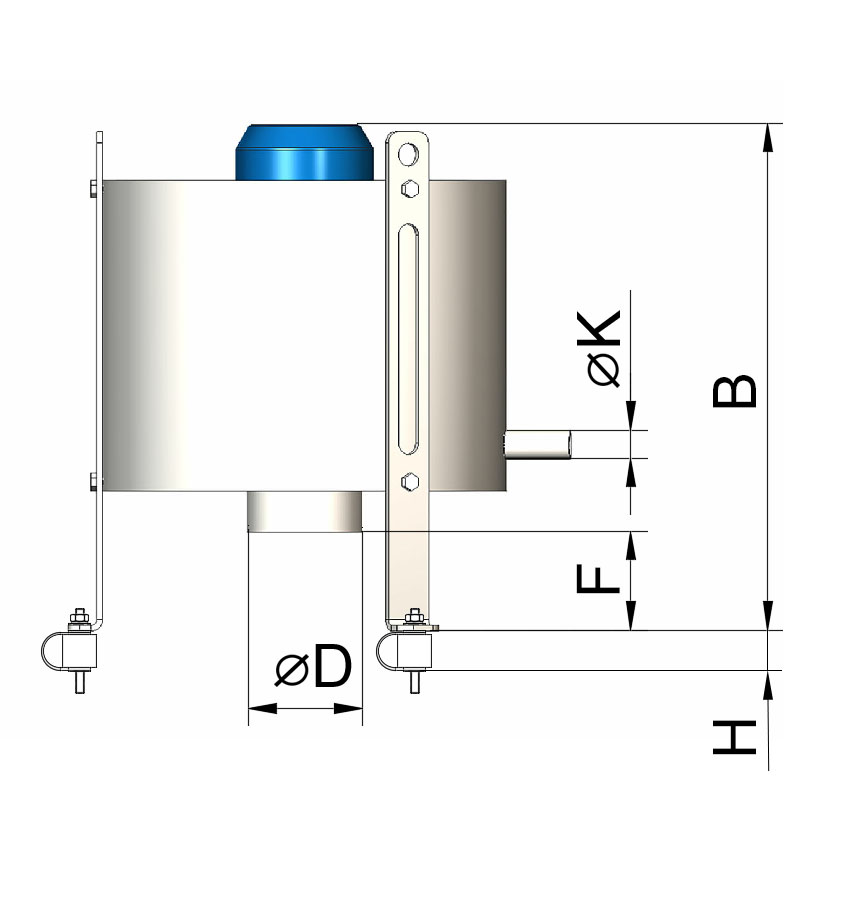

БАЗОВАЯ МОДЕЛЬ

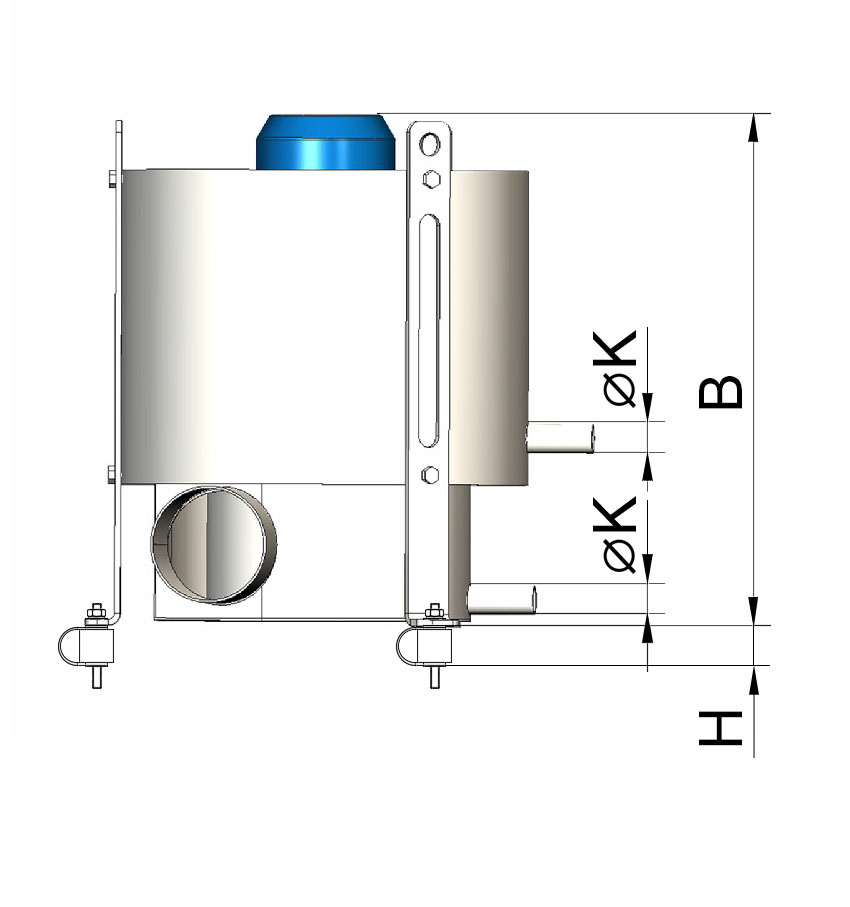

МОДЕЛЬ -1 (с предфильтром)
ОПЦИИ К ФИЛЬТРАМ МАСЛЯНОГО ТУМАНА СОЖ
ПРЕДФИЛЬТР
Предфильтрующий блок применяется для увеличения эффективности фильтрации воздуха, содержащего большое количество масляного тумана, пыли или
мелкой стружки.
